Antennenverteiler 4443
Kurzbeschreibung
Passiver GPS 2-fach Antennenverteiler
Wenn aus baulichen oder sonstigen Gründen nur eine GPS Antenne installiert werden kann, besteht die Möglichkeit unter Verwendung des passiven GPS Antennenverteilers 4443 zwei GPS Empfänger an einer gemeinsamen GPS Antenne zu betreiben.
Die Spannungsversorgung des Power Splitters 4443 erfolgt systemintern über das GPS Antennenkabel von den angeschlossenen hopf GPS-Empfängern. Es wird keine externe Spannungsversorgung zum Betrieb des Gerätes benötigt.
Der GPS Antennenverteiler 4443 kann auch in Verbindung mit hopf fremden Geräten verwendet werden, sofern mindestens einer der angeschlossenen GPS Empfänger eine geeignete Speisespannung über das Antennenkabel ausgibt und alle angeschlossenen Komponenten mit dem original GPS L1 Antennensignal arbeiten.

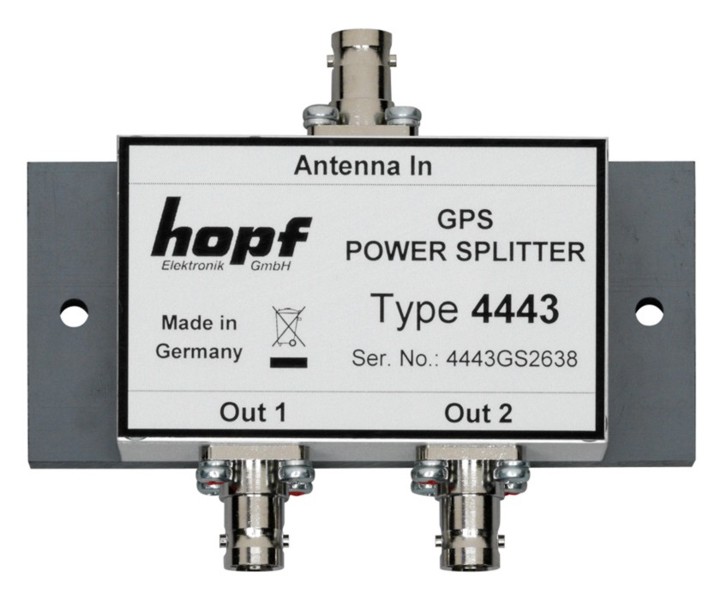

Der Power Splitter ist in einem HF-dichten Gehäuse mit isolierter Bodenplatte aufgebaut. Dadurch kann die Einheit leicht in der Nähe der GPS Empfänger an die Wand geschraubt werden. Die GPS Antenne wird an die BNC-Buchse 'Antenna In' angeschlossen. Auf der gegenüber liegenden Gehäuseseite befinden sich die beiden Signalausgänge zu den GPS Empfängern.
Technische Daten
| Allgemein | |
|---|---|
| Gehäuseabmessungen (Hochfrequenzgehäuse inkl. Montageplatte und Anschlüssen): |
107 x 86 x 30 mm (T x B x H) |
| Spannungsversorgung: | systemintern über angeschlossene hopf GPS Empfänger 4,5-7V DC |
| Feuchtigkeit: | 95% nicht betauend |
| Schutzklasse: | IP50 |
| Verwendungsart: | Innenbereich, geschützt |
| MTBF Wert: | > 10.000.000 Stunden |
| Gewicht: | ca. 0,21 kg |
| Elektrische Eigenschaften | |
| Impedanz: | Eingang / Ausgänge 50 Ω |
| Frequenzbereich: | GPS L1, 1575 MHz |
| Bandbreite: | ± 50 MHz |
| Einfügedämpfung je Zweig: | ca. 1 dB |
