Antennenverteiler 4449
Kurzbeschreibung
Wenn aus baulichen oder sonstigen Gründen nur eine GPS Antenne für den Betrieb mehrerer GPS Empfänger installiert werden kann, besteht die Möglichkeit unter Verwendung des aktiven GPS Antennenverteilers 4449 bis zu 8 GPS Empfänger an einer gemeinsamen GPS Antenne zu betreiben. Diese Lösung wird auch oft bei Aufbauten für die Durchführung von Geräte-Prüfungen in Laboren oder für Prüfplätze verwendet.
Der aktive GPS Antennenverteiler 4449 besitzt 8 Ausgänge und beinhaltet eine Signalverstärkung.
Der GPS Antennenverteiler 4449 ist in zwei Varianten erhältlich:
FG4449G00
Aktiver GPS Antennenverteiler für GPS L1 Antennensignal mit 8 Ausgängen und Signalverstärkung. Spannungsversorgung systemintern über GPS Antennenkabel
Die Spannungsversorgung erfolgt systemintern über das GPS Antennenkabel von den angeschlossenen hopf GPS Empfängern an den jeweiligen Master-Ausgängen. Es wird keine externe Spannungsversorgung zum Betrieb des Gerätes benötigt.

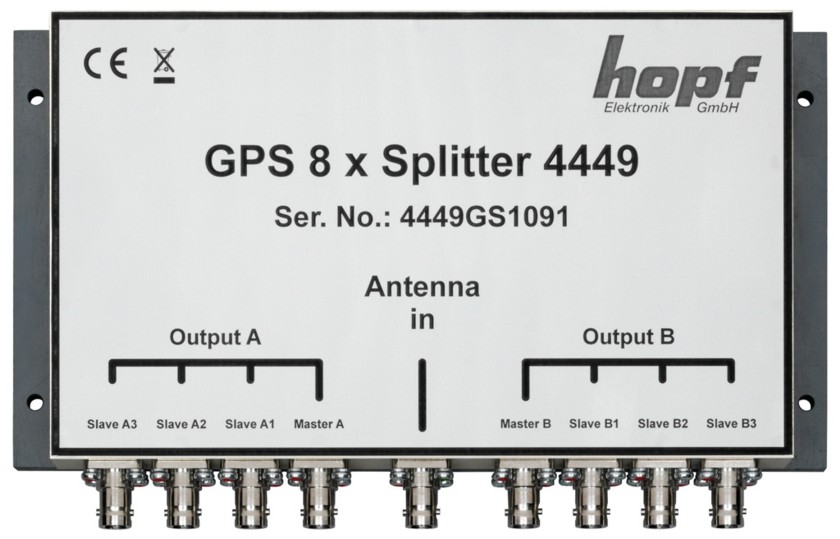

Die 8 Signalausgänge des Gerätes sind in 2 Ausgabegruppen (Output A und Output B) mit jeweils 4 Ausgängen unterteilt. Jede Ausgabegruppe besitzt einen Master-Ausgang und 3 Slave-Ausgänge. Die Einspeisung der Versorgungsspannung für die beiden Ausgabegruppen erfolgt jeweils vom am Master-Ausgang der Ausgabegruppe angeschlossenen hopf GPS Empfänger.
Ohne systeminterne Einspeisung der Versorgungsspannung über den Master Ausgang einer Ausgabegruppe erfolgt keine Signalausgabe über diese Gruppe.
FG4449G01
Aktiver GPS Antennenverteiler für GPS L1 Antennensignal mit 8 Ausgängen und Signalverstärkung. Spannungsversorgung über externes Netzteil
Für den Betrieb des Gerätes ist eine externe Spannungsquelle (18-60V DC, Imax = 300mA) zur Versorgung des Antennenverteilers notwendig. Die Beschaltung der 8 Ausgänge des Gerätes kann in beliebiger Reihenfolge erfolgen.
Eine systeminterne Spannungseinspeisung über angeschlossene hopf GPS Empfänger ist nicht erforderlich.
Als Option ist der aktive GPS Antennenverteiler 4449 mit einer Modifikation für den Anschluss von GPS Empfängern mit Antennenkreisüberwachung erhältlich. Durch diese Modifikation wird an jedem Ausgang des GPS Antennenverteilers 4449 eine definierte Strombelastung von ca. 13 mA für angeschlossene hopf GPS Empfänger erreicht.
Technische Daten
| Allgemein | |
|---|---|
| Gehäuseabmessungen (Hochfrequenzgehäuse inkl. Montageplatte und Anschlüssen): | 149 x 242 x 30 mm (T x B x H) |
| Spannungsversorgung: | |
| FG4449G00 (systemintern über angeschlossene hopf GPS Empfänger): | 4,5 - 7V DC |
| FG4449G01 (externe Spannungsversorgung): | 18 - 60V DC, Imax = 300mA |
| Feuchtigkeit: | 95% nicht betauend |
| Schutzklasse: | IP50 |
| Verwendungsart: | Innenbereich, geschützt |
| MTBF Wert: | > 2.500.000 Stunden |
| Gewicht: | ca. 1,2 kg |
| Elektrische Eigenschaften | |
| Impedanz: | Eingang / Ausgänge 50 Ω |
| Frequenzbereich: | GPS L1, 1575 MHz |
| Bandbreite: | ± 50 MHz |
| Einfügedämpfung je Zweig: | ca. 1 dB |
