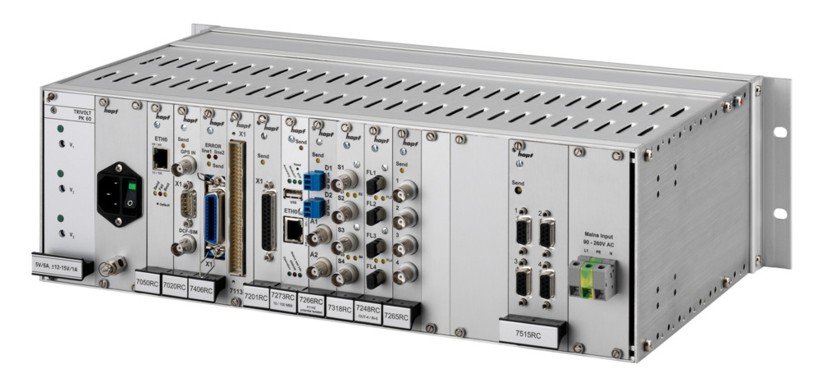

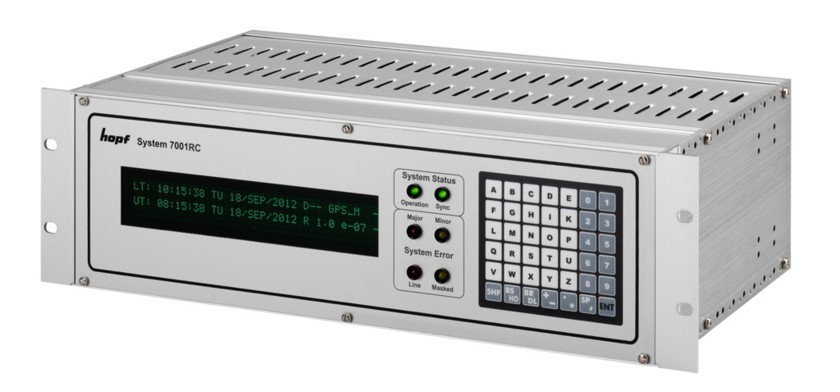

Netzwerk Zeitserver 7001(RC) mit NTP LAN Karte(n) 7273(RC) bzw. 7274(RC)
Kurzbeschreibung
Durch Implementierung von NTP LAN Karten 7273(RC) oder NTP LAN Karten 7274(RC) (10/100/1000 Mbit/s autosensing, VLAN, Bonding, PRP) wird aus System 7001(RC) ein hoch genauer NTP Stratum 1 Time Server zur Synchronisation von Rechner- und Industrie-Netzwerken.
System 7001(RC) kann dabei entweder direkt ab Werk mit NTP LAN Karte(n) 7273(RC) / mit NTP LAN Karte(n) 7274(RC) geliefert oder nachträglich vor Ort um Karte(n) 7273(RC) / 7274(RC) erweitert werden.
- System 7001: bis zu 8 NTP LAN Karte(n) 7273 bzw. 7274 implementierbar
- System 7001RC: bis zu 31 NTP LAN Karte(n) 7273RC bzw. 7274RC implementierbar
Die modulare Systemstruktur von System 7001(RC) erlaubt zudem die Kombination einer Karte 7273(RC) / einer Karte 7274(RC) mit einer beliebigen anderen Funktionskarte für System 7001(RC).
Features

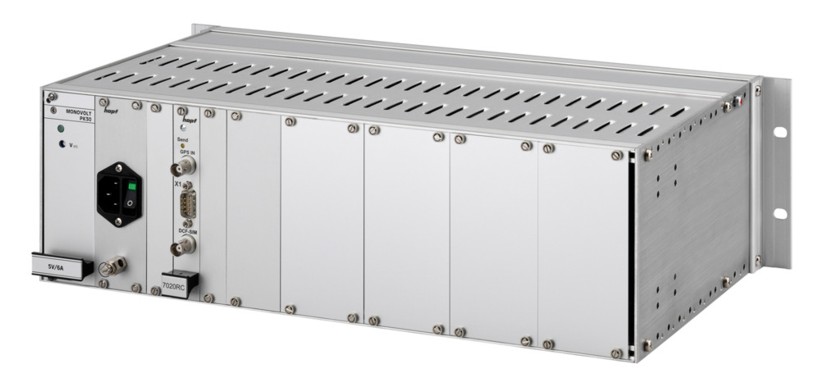

GPS-Variante
- Modulares mit Funktionskarten bestückbares GPS System
- Hohe Verfügbarkeit mit Hot-Plug:
- Aus- und Einbau von Funktionskarten im laufenden Betrieb
- Ausfall einzelner Funktionskarten beeinflusst nicht die Funktion der restlichen Karten
- Kanäle für die Parametrierung/Überwachung:
- Tastatur und Bedienmenü via Display
- serielle Verbindung über die hmc (hopf Management Console)
- WEB-GUI und SNMP für Funktionskarten mit LAN Schnittstelle
- Optional: LAN Verbindung über die hmc inkl. Überwachung via SNMP
- Nachträgliche Erweiterbarkeit um zusätzliche Funktionskarten
- Parametrierbares Error-Management
- Potentialtrennung des GPS-Antennenkreises
- Synchronisation mit nur einem Satelliten möglich
- SyncOFF Timer (Empfangsausfallüberbrückung) für fehlermeldungsfreien Betrieb auch bei schwierigen Empfangsbedingungen
- Redundante Mehrfachüberprüfung des Synchronisationssignals für eine fehlerfreie und sprungfreie Signalauswertung
- Hohe Freilaufgenauigkeit
- Wartungsfrei gepufferte Notuhr für drei Tage
- System vollständig wartungsfrei
- Optionen:
- Netzteile für verschiedene Betriebsspannungen
- Mehrquellenfunktionalität:
Synchronisation über zusätzlichen Signaleingang mit automatische Signalumschaltung zwischen GPS und 2. Synchronisationseingang - Lieferung im 6HE (6HE/84TE) oder 9HE (9HE/84TE) Gehäuse für Bestückung mit mehr Funktionskarten und/oder für mehr Erweiterungssteckplätze

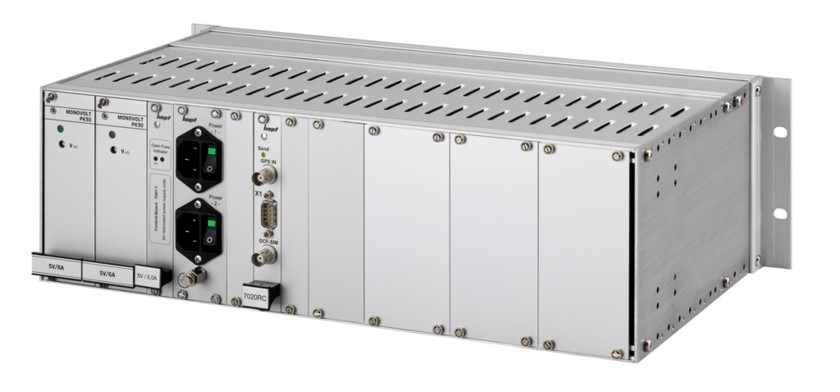

- Redundante Netzteile
- OCXO Quarzbasis für erhöhte Freilaufgenauigkeit
- Status LEDs auf der Frontblende
- Erweiterung um eine Switch-Box (System 5000) für automatische Signalumschaltung zwischen zwei Systemen (Master Clock und Redundanter Master Clock)
- kundenspezifische Hardware- und Softwareanpassungen
DCF77-Variante
- Modulares mit Funktionskarten bestückbares DCF77 System
- Hohe Verfügbarkeit mit Hot-Plug
- Aus- und Einbau von Funktionskarten im laufenden Betrieb
- Ausfall einzelner Funktionskarten beeinflusst nicht die Funktion der restlichen Karten
- Kanäle für die Parametrierung/Überwachung:
- Tastatur und Bedienmenü via Display
- Serielle Verbindung über die hmc (hopf Management Console)
- WEB-GUI und SNMP für Funktionskarten mit LAN Schnittstelle
- Optional: LAN Verbindung über die hmc inkl. Überwachung via SNMP
- Nachträgliche Erweiterbarkeit um zusätzliche Funktionskarten
- Parametrierbares Error-Management
- Potentialtrennung des DCF77-Antennenkreises
- SyncOFF Timer (Empfangsausfallüberbrückung) für fehlermeldungsfreien Betrieb auch bei schwierigen Empfangsbedingungen
- Redundante Mehrfachüberprüfung des Synchronisationssignals für eine fehlerfreie und sprungfreie Signalauswertung
- Hohe Freilaufgenauigkeit
- Wartungsfrei gepufferte Notuhr für drei Tage
- System vollständig wartungsfrei
- Optionen:
- Netzteile für verschiedene Betriebsspannungen
- Mehrquellenfunktionalität:
Synchronisation über zusätzlichen Signaleingang mit automatische Signalumschaltung zwischen DCF77 und 2. Synchronisationseingang - Lieferung im 6HE (6HE/84TE) oder 9HE (9HE/84TE) Gehäuse für Bestückung mit mehr Funktionskarten und/oder für mehr Erweiterungssteckplätze
- Redundante Netzteile
- OCXO Quarzbasis für erhöhte Freilaufgenauigkeit
- Status LEDs auf der Frontblende
- Erweiterung um eine Switch-Box (System 5000) für automatische Signalumschaltung zwischen zwei Systemen (Master Clock und Redundanter Master Clock)
- kundenspezifische Hardware- und Softwareanpassungen
Features von NTP/SINEC H1 LAN Karte 7273(RC)
- Alarming zur Systemüberwachung
- SNMPv2c / SNMPv3 (MIB II, hopf Private Enterprise MIB, SNMP traps)
- E-Mail Notification
- SYSLOG
- Routing zur Festlegung von statischen Routen aufgrund spezieller Netzwerkanforderungen
- SINEC H1 time datagram
Features von NTP/SINEC H1 LAN Karte 7274(RC)
- alle Features von NTP/SINEC H1 LAN Karte 7273(RC)
- 2 Ethernet Schnittstellen 10/100/1000 Mbit/s autosensing
- freischaltbare Funktion:
- VLAN Unterstützung gemäß IEEE 802.1q
- Port Aggregation (NIC Bonding/Teaming) mit Unterstützung von IEEE 802.3ad trunks
- Parallel Redundancy Protocol (PRP) gemäß IEC 62439-3
- Precision Time Protocol (PTP) gemäß IEC 1588
Erweiterungen
Für die vorgesehene Kundenanwendung wird das Basis-System 7001(RC)-DCF mit Funktionskarten zur Ausgabe der benötigten Signale bestückt. Die mögliche Anzahl der integrierbaren und nachrüstbaren Funktionskarten wird primär durch die Anzahl der im 19" Gehäuse verfügbaren Steckplätze und die Netzteilleistung bestimmt.
Bitte beachten Sie:
- Kartenbezeichnung _ _ _ _ RC: nur gültig für System 7001RC
- Kartenbezeichnung _ _ _ _ (RC): gültig für Systeme 7001 und 7001RC
- Kartenbezeichnung _ _ _ _ : nur gültig für System 7001
Funktionskarten für Systembus
Funktionskarten
Synchronisationskarten / -module
Managementkarten
